Características
● Se puede usar para elevación.
● Está forjado y luego es tratado con calor.
● Tratamiento superficial: galvanizado en calor/frío.
● Tratamiento superficial de la tuerca: galvanizado en frío.
● Tratamiento superficial del tornillo: galvanizado en calor/frío /rocío de plástico.
● La carga máxima es 6 veces el límite de carga de funcionamiento.
● No se puede usar más allá del límite de carga de funcionamiento.
● Marca normal: 3/8 WLL1T CE SLR.

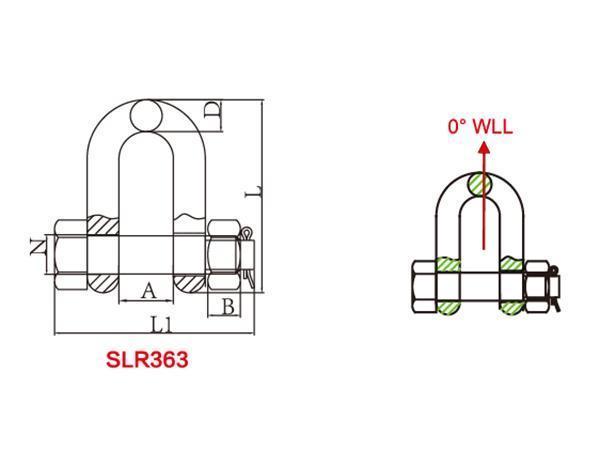

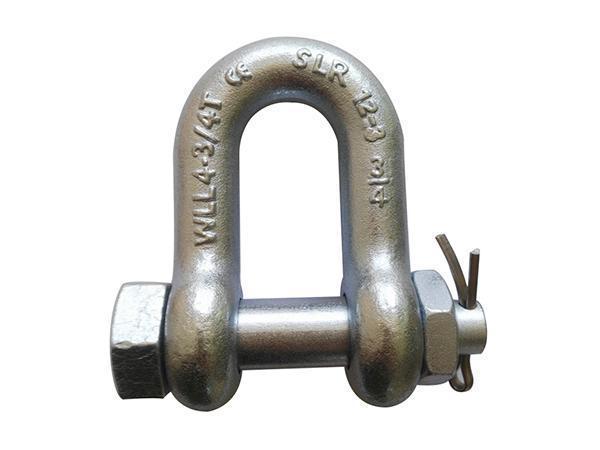

Grillete D forjado de alta resistencia SLR363
Parámetros (Unidad: mm)
| Código del artículo |
Peso/lbs |
Límite de carga de funcionamiento (t) |
Carga de ruptura (t) |
A±1.2 |
D±0.5 |
N±0.2 |
L±2 |
L1±0.5 |
B |
| SLR-363-3/16 |
0.02 |
0.33 |
1.98 |
9.7 |
4.8 |
7 |
34.15 |
32 |
3.2 |
| SLR-363-1/4 |
0.13 |
0.5 |
3 |
11.9 |
6.4 |
8 |
40.4 |
40 |
4 |
| SLR-363-5/16 |
0.23 |
0.75 |
4.5 |
13.5 |
8 |
9.7 |
48.5 |
48.4 |
5 |
| SLR-363-3/8 |
0.33 |
1 |
6 |
16.8 |
9.7 |
11.2 |
58.7 |
57.8 |
6 |
| SLR-363-7/16 |
0.49 |
1.5 |
9 |
19 |
11.2 |
12.7 |
67.8 |
65.9 |
7 |
| SLR-363-1/2 |
0.75 |
2 |
12 |
20.6 |
12.7 |
16.3 |
77 |
73.7 |
8 |
| SLR-363-5/8 |
1.47 |
3.25 |
19.5 |
27 |
16 |
20 |
95.5 |
94 |
10 |
| SLR-363-3/4 |
2.52 |
4.75 |
28.5 |
32 |
20.6 |
22.6 |
115 |
108.7 |
10 |
| SLR-363-7/8 |
3.85 |
6.5 |
39 |
36.6 |
24.6 |
25.9 |
135.4 |
127.8 |
12 |
| SLR-363-1 |
5.55 |
8.5 |
51 |
43 |
25.4 |
29.2 |
151 |
145.8 |
13.5 |
| DLR-363-1-1/8 |
7.50 |
9.5 |
57 |
46 |
31.75 |
31.8 |
172.2 |
163.7 |
15 |
| SLR-363-1-1/4 |
10.81 |
12 |
72 |
51.6 |
35 |
35.6 |
190.5 |
178.4 |
18 |
| SLR-363-1-3/8 |
13.75 |
13.5 |
81 |
57.2 |
38.1 |
38.9 |
210.3 |
188.3 |
19 |
| SLR-363-1-1/2 |
18.5 |
17 |
102 |
60.5 |
41.2 |
42.2 |
230 |
211 |
20 |
| SLR-363-1-3/4 |
31.4 |
25 |
150 |
73.2 |
53.8 |
51.8 |
278.7 |
281.6 |
39 |
| SLR-363-2 |
46.75 |
35 |
210 |
82.5 |
59.9 |
58.4 |
323.6 |
313.5 |
46 |
| SLR-363-4-1/2 |
85.00 |
55 |
330 |
105 |
66.8 |
71.1 |
377.2 |
375 |
58 |
| SLR-363-3 |
124.24 |
85 |
510 |
127 |
90 |
82.6 |
42835 |
444.4 |
64 |

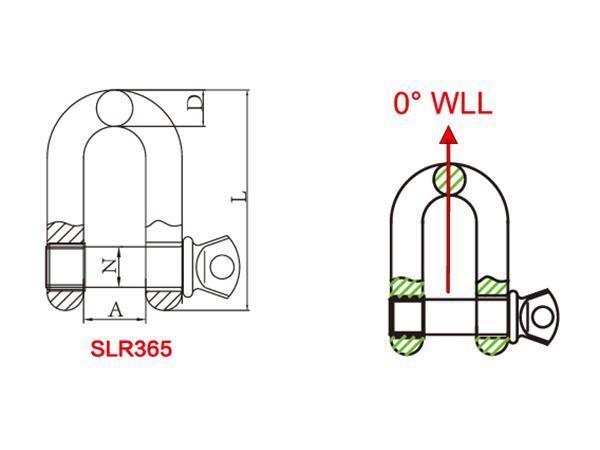

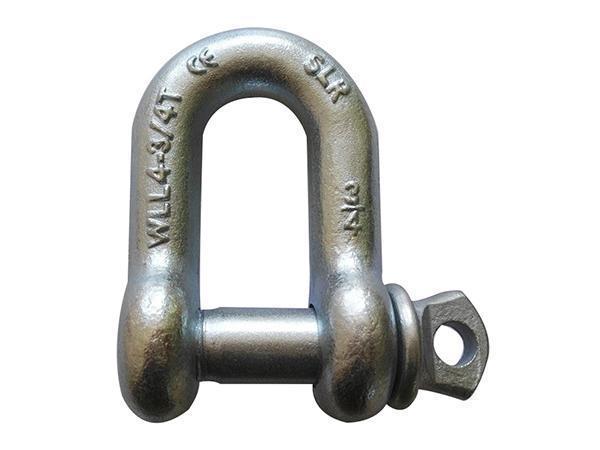

Grillete D forjado de alta resistencia SLR365
Parámetros (Unidad: mm)
| Código del artículo |
Peso/lbs |
Límite de carga de funcionamiento (t) |
Carga de ruptura (t) |
A±1 |
D±0.5 |
L±2 |
N±0.2 |
| SLR-365-1/4 |
0.11 |
0.5 |
3 |
12 |
6.35 |
40.4 |
7.5 |
| SLR-365-5/16 |
0.17 |
0.75 |
4.5 |
13.5 |
8 |
48.5 |
9.5 |
| SLR-365-3/8 |
0.28 |
1 |
6 |
16.8 |
9.7 |
58.5 |
11.5 |
| SLR-365-7/16 |
0.43 |
1.5 |
9 |
19 |
11.2 |
67.6 |
13.4 |
| SLR-365-1/2 |
0.59 |
2 |
12 |
20.6 |
12.7 |
77 |
15.5 |
| SLR-365-5/8 |
1.25 |
3.25 |
19.5 |
27 |
15.5 |
95.5 |
19.5 |
| SLR-365-3/4 |
2.63 |
4.75 |
28.5 |
32 |
20.6 |
116.6 |
21.5 |
| SLR-365-7/8 |
3.16 |
6.5 |
39 |
36.6 |
24.6 |
135.5 |
24 |
| SLR-365-1 |
4.75 |
2 |
12 |
20.6 |
25.4 |
150.8 |
26.5 |
| DLR-365-1-1/8 |
6.75 |
9.5 |
57 |
46 |
31.75 |
172.2 |
29.5 |
| SLR-365-1-1/4 |
9.06 |
12 |
72 |
51.6 |
35 |
190.5 |
35.7 |
| SLR-365-1-3/8 |
11.63 |
13.5 |
81 |
57.2 |
38.1 |
210.3 |
39 |
| SLR-365-1-1/2 |
15.92 |
17 |
102 |
60.5 |
41.1 |
230.1 |
39 |
| SLR-365-1-3/4 |
26.75 |
25 |
150 |
73.2 |
53.8 |
278.6 |
48 |
| SLR-365-2 |
42.31 |
35 |
210 |
82.5 |
50.8 |
321 |
56 |
| SLR-365-2-1/2 |
71.75 |
55 |
330 |
105 |
66.5 |
377 |
67.5 |
