Características
● Norma para producción y prueba: EN1677-4 (reemplazo de DIN5688-3).
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor.
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo.
● Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos y el 100% de detección de defectos de polvo magnética.
● Tratamiento de superficie: revestimiento de plástico.
● Código de color: rojo RAL3020/amarillo RAL1003.
● Sólo se puede unir con la eslinga de cadena G80 tipo 1 o 2 leg según la norma EN818-4.
● El área azul utiliza soldadura.
● El área amarillo utiliza forjado.

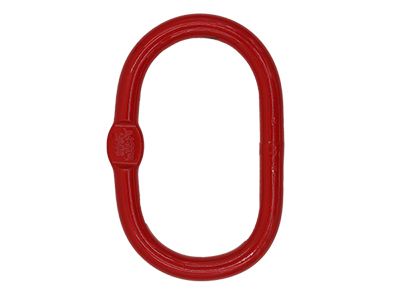

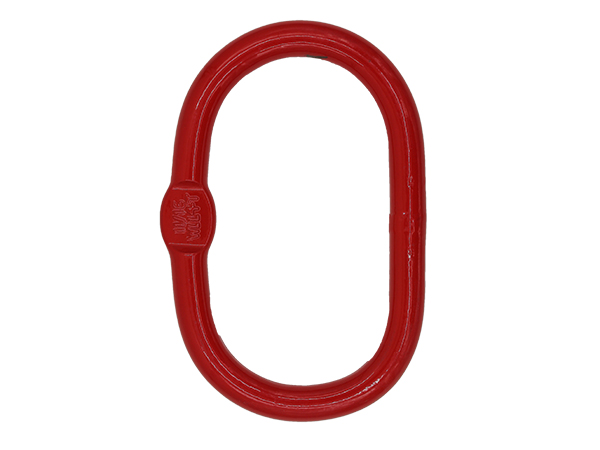

ESLABÓN MAESTRO G80 TIPO EUROPEO SLR033-G80
● La carga máxima es 4 veces el límite de carga de funcionamiento.
● La carga de funcionamiento es para elevaciones 2 leg cuyo ángulo de elevación es 0-45 grados.
● Habrá prensado plano a pedido.
● Sin prensado plano.
● El prensado plano se utiliza con eslabones Omega SLR002-G80.
● El eslabón maestro se une con cables según las normas DIN3088.
● Se une con correas de elevación de fibra sintética según la norma EN492-1.

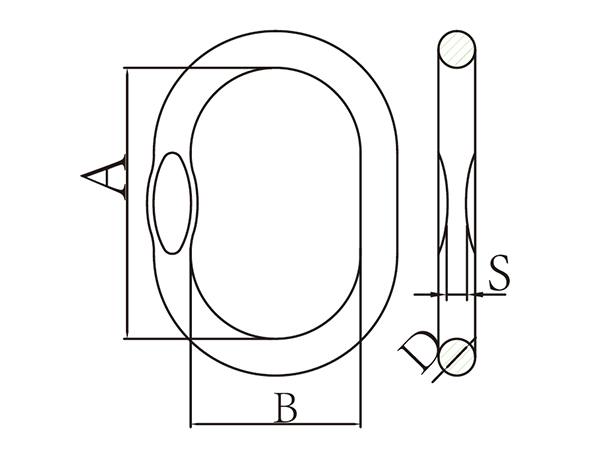

Parámetros (Unidad: mm)
| Código del artículo |
Cadena G80 en818-2 mm |
Peso (kg) |
Límite de carga de funcionamiento (t) |
Dimensiones (mm) |
| Para 1 Leg mm |
Para 2 Leg mm |
A |
B |
D |
| 8-SLR033-76 |
7 |
6 |
0.34 |
1.6 |
110 |
60 |
13 |
| 8-SLR033-87 |
8 |
7 |
0.54 |
2.12 |
110 |
60 |
16 |
| 8-SLR033-108 |
10 |
8 |
0.82 |
3.15 |
135 |
75 |
18 |
| 8-SLR033-1310 |
13 |
10 |
1.5 |
5.3 |
160 |
90 |
22 |
| 8-SLR033-1613 |
16 |
13 |
2.3 |
8 |
180 |
100 |
26 |
| 8-SLR033-1816 |
18 |
16 |
3.95 |
11.2 |
200 |
110 |
32 |
| 8-SLR033-2018 |
20 |
18 |
6.34 |
14 |
260 |
140 |
36 |
| 8-SLR033-2220 |
22 |
20 |
8.96 |
17 |
300 |
160 |
40 |
| 8-SLR033-2622 |
26 |
22 |
12.8 |
21.2 |
340 |
180 |
45 |
| 8-SLR033-3226 |
32 |
26 |
16.55 |
31.5 |
350 |
190 |
50 |
| 8-SLR033-3632 |
36 |
32 |
23.28 |
45 |
400 |
200 |
56 |
| 8-SLR033-4036 |
40 |
36 |
32 |
56 |
430 |
220 |
63 |
| 8-SLR033-72MM |
45 |
40 |
45.76 |
63 |
460 |
250 |
72 |
| 8-SLR033-80MM |
-- |
45 |
62 |
85.46 |
500 |
270 |
80 |

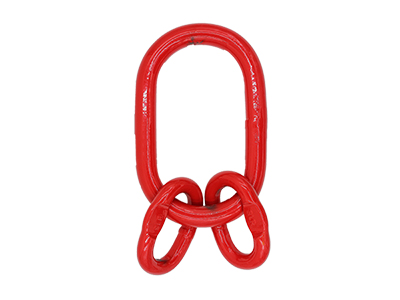

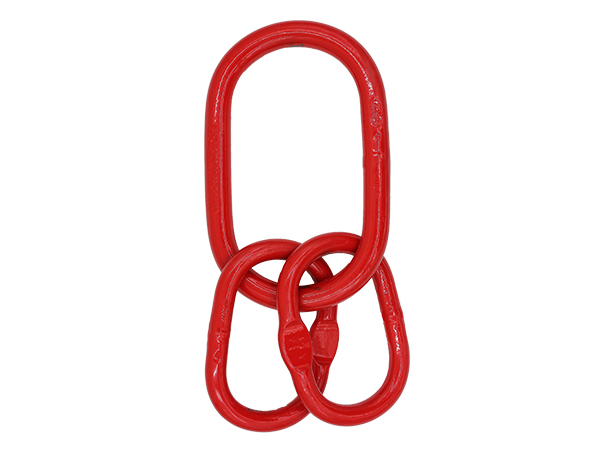

ENSAMBLAJE DE ESLABÓN MAESTRO G80 TIPO EUROPEO SLR032-G80
Norma para producción y prueba: EN1677-4 (reemplazo de DIN5688-3).
Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor.
Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo.
Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos y el 100% de detección de defectos de polvo magnética.
Tratamiento de superficie: revestimiento de plástico.
Código de color: rojo RAL3020/amarillo RAL1003.
Sólo se puede unir con la eslinga de cadena G80 3 leg 4 leg según la norma EN818-4.
El área azul utiliza para anillos principales y secundarios.
El área amarillo utiliza forjado para anillos principales soldado para anillos secundarios.
La carga máxima es 4 veces el límite de carga de funcionamiento.
La carga de funcionamiento es para elevaciones 3 leg o 4 cuyo ángulo de elevación es 0-45 grados.
Habrá prensado plano a pedido.
Sin prensado plano.
El prensado plano se utiliza con Grillete Omega SLR002-G80.
El eslabón maestro se puede unir a cables según la norma DIN3088.
Se puede unir con Cintas de elevación de fibra sintética según la norma EN492-1.
Parámetros (Unidad: mm)
| Código del artículo |
Cadena G80 EN818-2 mm |
Peso (kg) |
Límite de carga de funcionamiento (t) |
Dimensiones (mm) |
| PARA ESLINGAS 3 O 4 Leg |
A |
B |
D |
a |
b |
d |
| 8-SLR032-6 |
6 |
1.18 |
2.36 |
135 |
75 |
18 |
54 |
25 |
13 |
| 8-SLR032-7 |
7 |
1.24 |
3.15 |
135 |
75 |
18 |
60 |
38 |
13 |
| 8-SLR032-8 |
8 |
2.2 |
4.25 |
160 |
90 |
22 |
70 |
34 |
16 |
| 8-SLR032-10 |
10 |
3.4 |
6.7 |
180 |
100 |
26 |
85 |
40 |
18 |
| 8-SLR032-13 |
13 |
6.1 |
11.2 |
200 |
110 |
32 |
115 |
50 |
22 |
| 8-SLR032-16 |
16 |
9.98 |
17 |
260 |
140 |
36 |
140 |
65 |
26 |
| 8-SLR032-18 |
18 |
18.9 |
21.2 |
340 |
180 |
45 |
180 |
100 |
32 |
| 8-SLR032-20 |
20 |
22.6 |
26.5 |
350 |
190 |
50 |
180 |
100 |
32 |
| 8-SLR032-22 |
22 |
25.2 |
31.5 |
350 |
190 |
50 |
180 |
100 |
36 |
| 8-SLR032-26 |
26 |
35.2 |
45 |
400 |
200 |
56 |
180 |
100 |
40 |
| 8-SLR032-28 |
28 |
47 |
50 |
430 |
220 |
63 |
180 |
100 |
45 |
| 8-SLR032-32 |
32 |
66.46 |
63 |
460 |
250 |
72 |
200 |
110 |
50 |

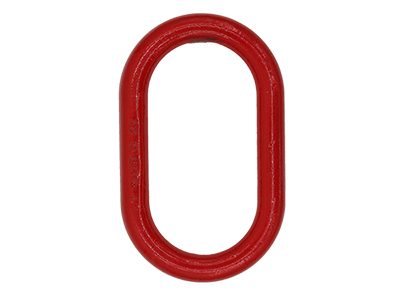

ESLABÓN MAESTRO FORJADO SLR091-G80
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor.
● Cada pieza de trabajo debe pasar la prueba a 2 veces el límite de carga de trabajo.
● Debemos realizar pruebas de muestreo y roturas estrictas para cada lote de productos y el 100% de detección de defectos de polvo magnética.
● Tratamiento de superficie: revestimiento de plástico.
Código de color: rojo RAL3020/amarillo RAL1003.
● Se forjan todos los tamaños.
● Habrá prensado plano a pedido.
● Cuando se une con cadenas: La carga máxima es 4 veces el límite de carga de funcionamiento.
● Cuando se une con cables: La carga máxima es 5 veces el límite de carga de funcionamiento.
Parámetros (Unidad: mm)
| Código del artículo |
Peso (kg) |
Cadena |
Límite de carga de funcionamiento 1 Leg (t) |
Límite de carga de funcionamiento 2 Leg 0-45°(t) |
Límite de carga de funcionamiento de la soga (t) |
Dimensiones (mm) |
| A |
B |
D |
| 8-SLR-91-1/2 |
0.36 |
1/4 |
1.5 |
2.12 |
3.4 |
127±6 |
63.5±5 |
13±1 |
| 5/16 |
2 |
2.8 |
| 8-SLR-91-5/8 |
0.7 |
5/16 |
2 |
2.8 |
4 |
152±6 |
76±5 |
16±1 |
| 3/8 |
3.15 |
- |
| 8-SLR-91-3/4 |
0.93 |
3/8 |
3.15 |
4.25 |
5.6 |
140±6 |
70±5 |
19±1 |
| 8-SLR-91-7/8 |
1.5 |
3/8 |
3.15 |
4.25 |
6.9 |
160±6 |
90±5 |
22±1 |
| 1/2 |
5.3 |
- |
| 8-SLR-91-1 |
2.1 |
1/2 |
5.3 |
7.5 |
11.8 |
178±6 |
89±5 |
25±1 |
| 5/8 |
8 |
11.2 |
| 8-SLR-91-1-1/4 |
4.24 |
5/8 |
8 |
11.2 |
17.7 |
222±7 |
111±6 |
32±1/-2 |
| 3/4 |
11.2 |
16 |
| 8-SLR-91-1-1/2 |
7.17 |
3/4 |
11.2 |
16 |
27.7 |
267±7 |
135±6 |
38±1/-2 |
| 7/8 |
15 |
21.2 |
| 8-SLR-91-1-3/4 |
11.55 |
7/8 |
15 |
21.2 |
38.5 |
305±10 |
152±6 |
45±1/-2 |
| 1 |
21.2 |
- |
| 8-SLR-91-2 |
17.2 |
1 |
21.2 |
30 |
46.5 |
355±10 |
178±6 |
51±1/-2 |
| 11/4 |
31.5 |
- |
| 8-SLR-91-2-1/4 |
24.5 |
11/4 |
31.5 |
45 |
64.9 |
406±10 |
203±7 |
57±1/-2 |
| 8-SLR-91-2-1/2 |
30.9 |
- |
|
|
72.6 |
406±10 |
203±7 |
63.5±3 |
| 8-SLR-91-2-3/4 |
39.5 |
- |
|
|
98.4 |
406±10 |
241±7 |
70±3 |
| 8-SLR-91-3 |
50.34 |
- |
|
|
103 |
457±15 |
228±7 |
76±3 |
| 8-SLR-91-3-1/4 |
65.68 |
- |
|
|
119 |
508±15 |
254±7 |
82.5±3 |
| 8-SLR-91-3-1/2 |
90.24 |
- |
|
|
126 |
610±15 |
305±10 |
89±3 |
| 8-SLR-91-3-3/4 |
89.27 |
- |
|
|
152 |
508±15 |
254±7 |
95±3 |
| 8-SLR-91-4 |
103.43 |
- |
|
|
169 |
508±15 |
254±7 |
102±3 |

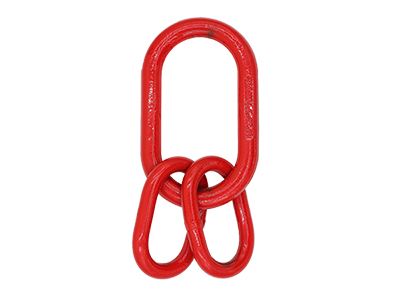

ENSAMBLAJE DE ESLABÓN MAESTRO TIPO EE.UU SLR092-G80
● Anillo principal: forjado; anillo secundario: soldado.
● Se forja el anillo principal.
● El prensado plano es para el GRILLETE OMEGA SLR002-G80.
● Habrá prensado plano a pedido.
● Cuando se une con cadenas: La carga máxima es 4 veces el límite de carga de funcionamiento.
● Cuando se une con cables: La carga máxima es 5 veces el límite de carga de funcionamiento.
Parámetros (Unidad: mm)
| Código del artículo |
Peso (kg) |
Cadena |
Límite de carga de funcionamiento 3 O 4 Leg-45°(t) |
Límite de carga de funcionamiento de la soga (t) |
Dimensiones (mm) |
| A |
B |
D |
a |
b |
d |
| 8-SLR-92-3/4 |
1.55 |
1/4 |
3.15 |
5.6 |
140±6 |
70±5 |
20±1 |
85±5 |
40±3 |
14±1 |
| 5/16 |
4.25 |
| 8-SLR-92-7/8 |
2.18 |
5/16 |
4.25 |
6.9 |
160±6 |
95±5 |
22±1 |
85±5 |
40±5 |
14±1 |
| 3/8 |
6.7 |
| 8-SLR-92-1 |
3.29 |
3/8 |
6.7 |
11.8 |
178±6 |
89±5 |
25±1 |
100±5 |
60±5 |
18±1 |
| 8-SLR-92-1-1/4 |
7.18 |
1/2 |
11.2 |
17.7 |
222±7 |
110±6 |
32±1/-2 |
100±5 |
60±5 |
22±1 |
| 5/8 |
17 |
| 8-SLR-92-1-1/2 |
12.91 |
5/8 |
17 |
27.7 |
267±7 |
135±6 |
38±1/-2 |
180±6 |
100±5 |
30±1/-2 |
| 3/4 |
23.6 |
| 8-SLR-92-1-3/4 |
21.25 |
3/4 |
23.6 |
38.5 |
305±10 |
152±6 |
45±1/-2 |
180±6 |
100±5 |
32±1/-2 |
| 7/8 |
31.5 |
| 8-SLR-92-2 |
30.34 |
7/8 |
31.5 |
46.5 |
356±10 |
178±6 |
50±1/-2 |
180±6 |
100±5 |
38±1/-2 |
| 8-SLR-92-2-1/2 |
64.4 |
1 |
45 |
72.6 |
406±10 |
203±6 |
64±1/-2 |
355±8 |
178±6 |
51±1/-2 |
| 8-SLR-92-2-3/4 |
89 |
11/4 |
67 |
98.4 |
406±10 |
214±6 |
70±1/-2 |
406±8 |
203±6 |
57±1/-2 |

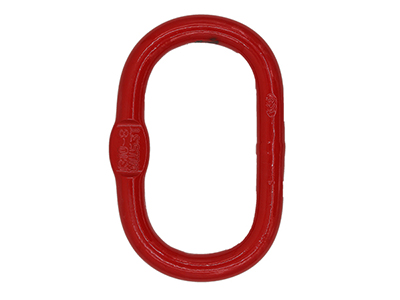

ESLABÓN MAESTRO TIPO EE.UU. SLR-093 G80
Parámetros (Unidad: mm)
| Código de artículo | Peso (kg) | Cadena 80
| Límite de carga de funcionamientol 1 Leg 0-45° | Límite de carga de funcionamiento 2 leg 0-45° | Límite de carga de funcionamiento de soga(t) | Dimensiones (mm) |
| A | B | C | D |
| 8-SLR-93-7/16 | 0.27 | 1/4 | 1.12 | 1.6 | 1.6 | 100±5 | 60±5 | 12±1 | 6±0.5 |
| 9/32 | 1.5 | - |
| 8-SLR-93-1/2 | 0.38 | 9/32 | 1.5 | 21.2 | 2.5 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 5/16 | 2 | - |
| 8-SLR-93-11/16 | 0.85 | 5/16 | 2 | 2.8 | 4 | 160±6 | 90±5 | 18±1 | 8.4±0.5 |
| 3/8 | 3.15 | - |
| 8-SLR-93-3/4 | 1.2 | 3/8 | 3.15 | 4.25 | 6.5 | 160±6 | 90±5 | 20±1 | 10.5±0.5 |
| 1/2 | 5.3 | - |
| 8-SLR-93-7/8 | 1.63 | 1/2 | 5.3 | 7.5 | 8 | 180±6 | 100±5 | 22±1 | 13.5±0.5 |
| 5/8 | 8 | - |
| 8-SLR-93-1 | 2.13 | 5/8 | 8 | 11.2 | 11.5 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 19mm | 11.2 | - |
| 8-SLR-93-1-1/8 | 3.81 | 3/4 | 12.5 | - | 11.8 | 270±7 | 140±6 | 28±1/2 | 19±0.5 |
| 8-SLR-93-1-1/4 | 5.05 | 19mm | 11.2 | 16 | 16 | 270±7 | 140±6 | 32±1/2 | 19±0.5 |
| 7/8 | 15 | - |
| 8-SLR-93-1-3/8 | 6.83 | 7/8 | 15 | 21.2 | 24 | 285±7 | 155±6 | 36±1/2 | 20±0.5 |
| 1 | 21.2 | - |
| 8-SLR-93-1-1/2 | 8.9 | 28mm | 25 | - | 25 | 300±8 | 160±6 | 40±1/2 | 26±0.5 |
| 8-SLR-93-1-3/4 | 12.8 | 1 | 21.2 | 30 | 31.5 | 340±10 | 180±6 | 45±1/2 | 26±0.5 |
| 11/4 | 31.5 | - |
| 8-SLR-93-2 | 17.3 | 11/4 | 31.5 | 45 | 45 | 39010 | 215±7 | 51±1/2 | 32±0.5 |

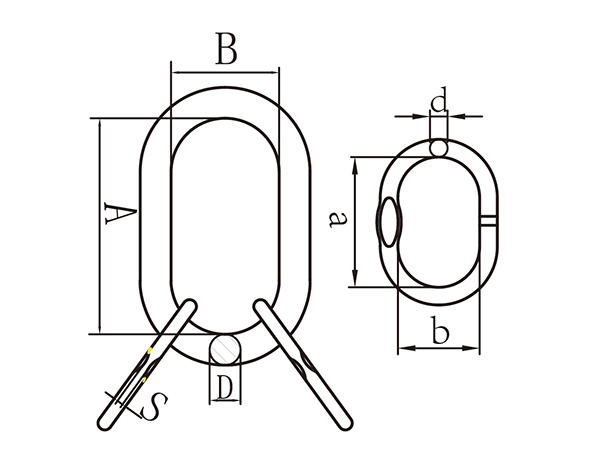

ENSAMBLAJE DE ESLABÓN MAESTRO TIPO EE.UU. SLR-094 G80
Parámetros (Unidad: mm)
| Código de artículo | Peso (kg) | Cadena 80
| Límite de carga de funcionamiento 3 O 4 Leg 0-45° | Límite de carga de funcionamiento de la soga(t) | Dimensiones (mm) |
| A | B | D | a | b | d | s |
| 8-SLR-94-1/2 | 0.82 | 7/32 | 2.36 | 2.4 | 100±5 | 60±5 | 14±1 | 85±5 | 40±3 | 12±1 | 6±0.5 |
| 8-SLR-94-11/16 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-5/8 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-3/4 | 1.95 | 5/16 | 4.25 | 4.2 | 160±6 | 90±5 | 20±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-7/8 | 3.16 | 3/8 | 6.7 | 8 | 180±6 | 100±5 | 22±1 | 150±6 | 70±5 | 18±1 | 8.4±0.5 |
| 8-SLR-94-1-1/8 | 6.75 | 1/2 | 11.2 | 12 | 270±7 | 140±6 | 28±1/-2 | 160±6 | 90±5 | 22±1 | 13.5±0.5 |
| 8-SLR-94-1-1/4 | 9.31 | 5/8 | 17 | 17 | 270±7 | 140±6 | 32±1/-2 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 8-SLR-94-1-1/2 | 18.4 | 3/4 | 23.6 | 25 | 300±7 | 160±6 | 40±1/-2 | 270±7 | 140±5 | 31±1/-2 | 19±0.5 |
| 8-SLR-94-1-3/4 | 26.6 | 7/8 | 31.5 | 31.5 | 340±4 | 180±6 | 45±1/-2 | 285±7 | 155±5 | 36±1/-2 | 22±0.5 |
| 8-SLR-94-2 | 42.91 | 1 | 45 | 45 | 350±10 | 190±6 | 51±1/-2 | 340±10 | 180±5 | 45±1/-2 | 25±0.5 |
